| 材質：S45C | 平面度< 3 μm |

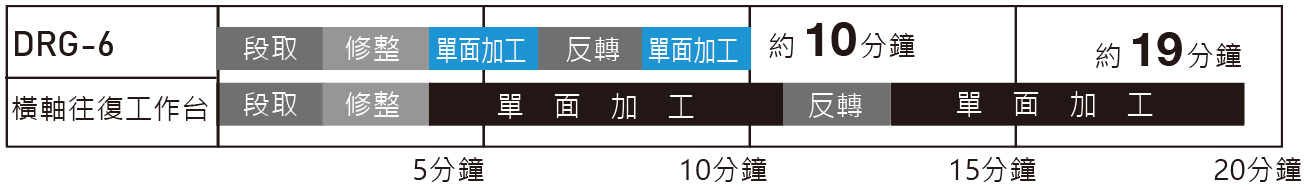

| 外徑：385 × 30 mm | 雙面加工時間 ※ 6 分鐘 |
| ※ 雙面加工時間 ＝ 單面加工 + 反轉 + 單面加工 |
| 項目 | 規格 |
|---|---|
| 容量 | |
| 類型 | 軸承主軸型式 |
| 控制軸數 | 2 + 1 軸 |
| 控制器 | SYNTEC (15”) |
| 電磁吸盤直徑 | 600 mm |
| 磁盤面至砂輪下端距離 | 185 mm |

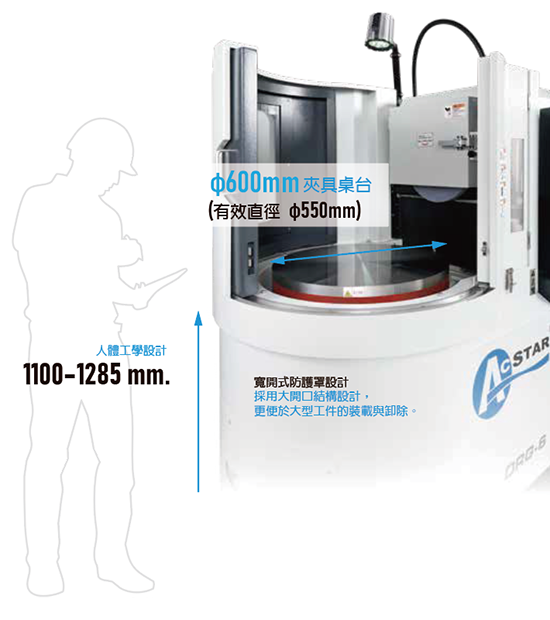

| 地面至作業面距離 | 1100～1285 mm |
| 最大承載質量 | 100 kg |
| 電磁吸盤有效寬度 | 550 mm |
| 旋轉 | |
| 轉速範圍 | 50～250 min-1（無段變速） |
| 可動傾斜角度 | ±3° |
| 工作台 (Table) | |
| 手動 |
手輪進給量 (1刻度)：0.001, 0.01, 0.1 mm 搖桿進給速度：100, 500, 1000, 2000 mm/min 操作方式：搖桿／脈衝手輪 |
| 自動 |
快速進給速度：2000 mm/min 研削進給速度：0.1～1000 mm/min 最小設定單位：0.001 mm 移動量：335 mm |
| 滑枕 (Ram) | |
| 手動 |
手輪進給量 (1刻度)：0.001, 0.01, 0.1 mm 搖桿進給速度：100, 500, 1000, 2000 mm/min 操作方式：搖桿／脈衝手輪 |
| 自動 |
快速進給速度：5000 mm/min 研削進給速度：0.1～5000 mm/min 最小設定單位：0.001 mm 移動量：435 mm |
| 砂輪 | |
| 尺寸 | φ355×38×φ127 mm |
| 轉速範圍 | 0～1800 min-1 |
| 馬達輸出 | |
| 砂輪軸用 | 7.5 kW／10 HP |
| 旋轉工作台用 | 2.4 kW |
| 上下進給用 | 1.7 kW |
| 滑枕驅動用 | 1.7 kW |
| 其他 | |
| 受電容量 | 17 kVA |
| 機械質量 | 約 3500 kg |
使用前注意事項：
