3倍效率，极致精度
比往复型高 3 倍的生产效率 DRG-6 采用高精度滑枕结构与全轴伺服马达驱动，实现高精度、高效率加工。透过稳定的研削量控制，能对工作台上的所有工件进行均一且高质量的研磨。

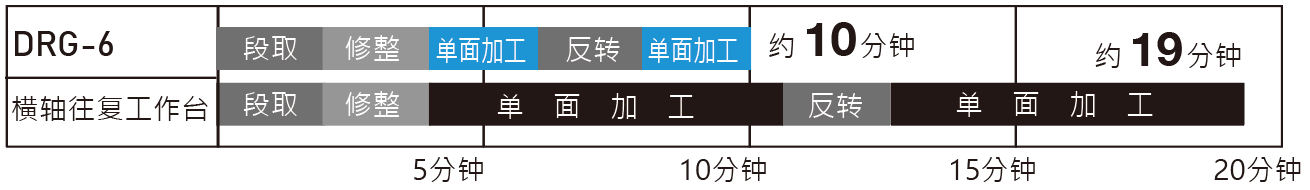

加工时间比较：
每件产品缩短 47.4% 的加工时间

旋转工作台设计可使加工效率提升至往复式磨床的三倍，一次覆盖大面积工件，有效减少往返行程与装夹次数，缩短加工时间并降低单件成本，实现更高效的生产能力。

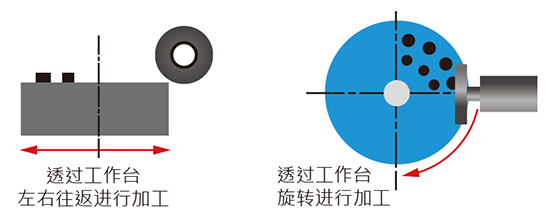

加工时砂轮前后移动速度：
横轴往复工作台　　＜　　DRG-6（可设定较高的速度）

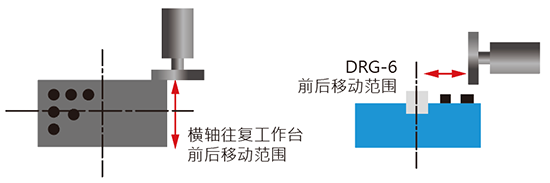

砂轮前后移动量：
横轴往复工作台　　＞　　DRG-6（可透过较短行程进行加工）

相同作业面积下的加工效率比较（示意图）

在工作台旋转过程中，转台外围区域以较低速度运行，而中心区域则以较高速度运行。
系统可根据主轴进给速度自动进行精准的加减速协调，确保砂轮在任意位置的研削量保持稳定一致。
此功能能有效提升加工质量稳定性，并显著改善整体生产效率。

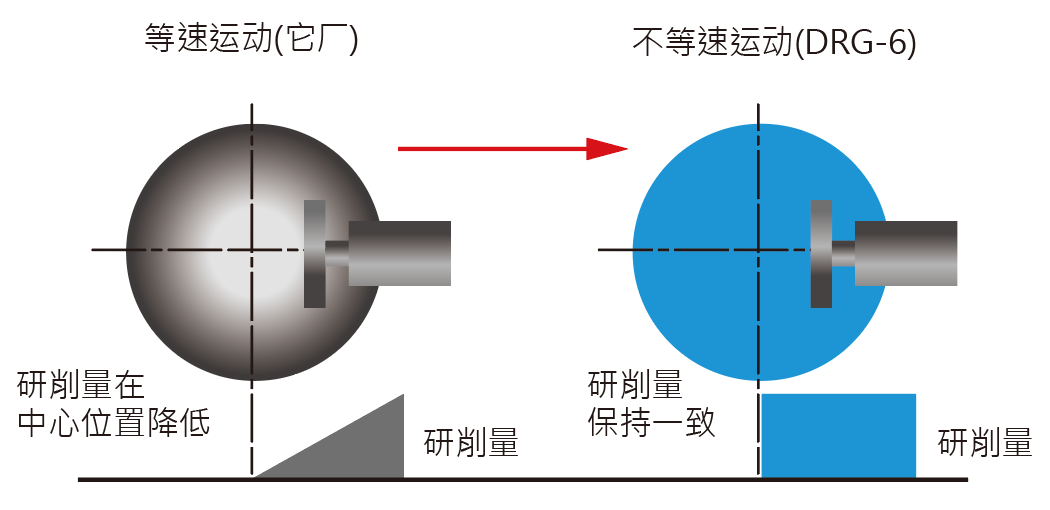

不等速工作台控制（示意图）

项目	规格
容量
类型	轴承主轴型式
控制轴数	2 + 1 轴
控制器	SYNTEC (15”)
电磁吸盘直径	600 mm
磁盘面至砂轮下端距离	185 mm

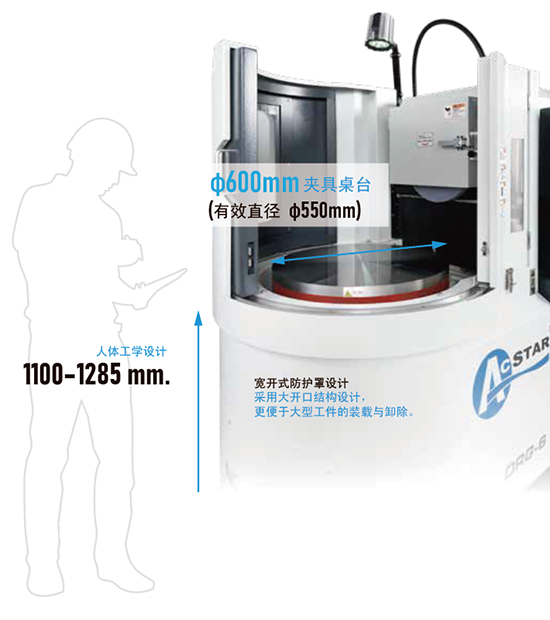

地面至作业面距离	1100～1285 mm
最大承载质量	100 kg
电磁吸盘有效宽度	550 mm
旋转
转速范围	50～250 min^-1（无段变速）
可动倾斜角度	±3°
工作台 (Table)
手动	手轮进给量 (1刻度)：0.001, 0.01, 0.1 mm 摇杆进给速度：100, 500, 1000, 2000 mm/min 操作方式：摇杆／脉冲手轮
自动	快速进给速度：2000 mm/min 研削进给速度：0.1～1000 mm/min 最小设定单位：0.001 mm 移动量：335 mm
滑枕 (Ram)
手動	手轮进给量 (1刻度)：0.001, 0.01, 0.1 mm 摇杆进给速度：100, 500, 1000, 2000 mm/min 操作方式：摇杆／脉冲手轮
自動	快速进给速度：5000 mm/min 研削进给速度：0.1～5000 mm/min 最小设定单位：0.001 mm 移动量：435 mm
砂轮
尺寸	φ355×38×φ127 mm
转速范围	0～1800 min^-1
马达输出
砂轮轴用	7.5 kW／10 HP
旋转工作台用	2.4 kW
上下进给用	1.7 kW
滑枕驱动用	1.7 kW
其他
受电容量	17 kVA
机械质量	约 3500 kg
